بررسی انواع منبع تغذیه مرکزی در سیستم های مداربسته

برق و انرژی لازم برای دوربین‌های مداربسته از طریق منبع تغذیه تأمین می‌شود. احتمال وقوع مشکلاتی نظیر سوختن منبع تغذیه وجود دارد، که ممکن است شما را به تحقیق درباره علت این مشکلات و پیدا کردن راه حل هدایت کند. استفاده از منبع تغذیه کم‌کیفیت می‌تواند به دوربین‌ها آسیب برساند. به منظور جلوگیری از خرابی آداپتور و ایجاد ضرر به دوربین‌های مداربسته، توصیه می‌شود از منبع تغذیه با کیفیت استفاده نمایید. این مقاله به بررسی انواع منبع تغذیه، علت‌های ممکن سوختن و خرابی و روش‌های آزمون منبع تغذیه دوربین مداربسته می‌پردازد.

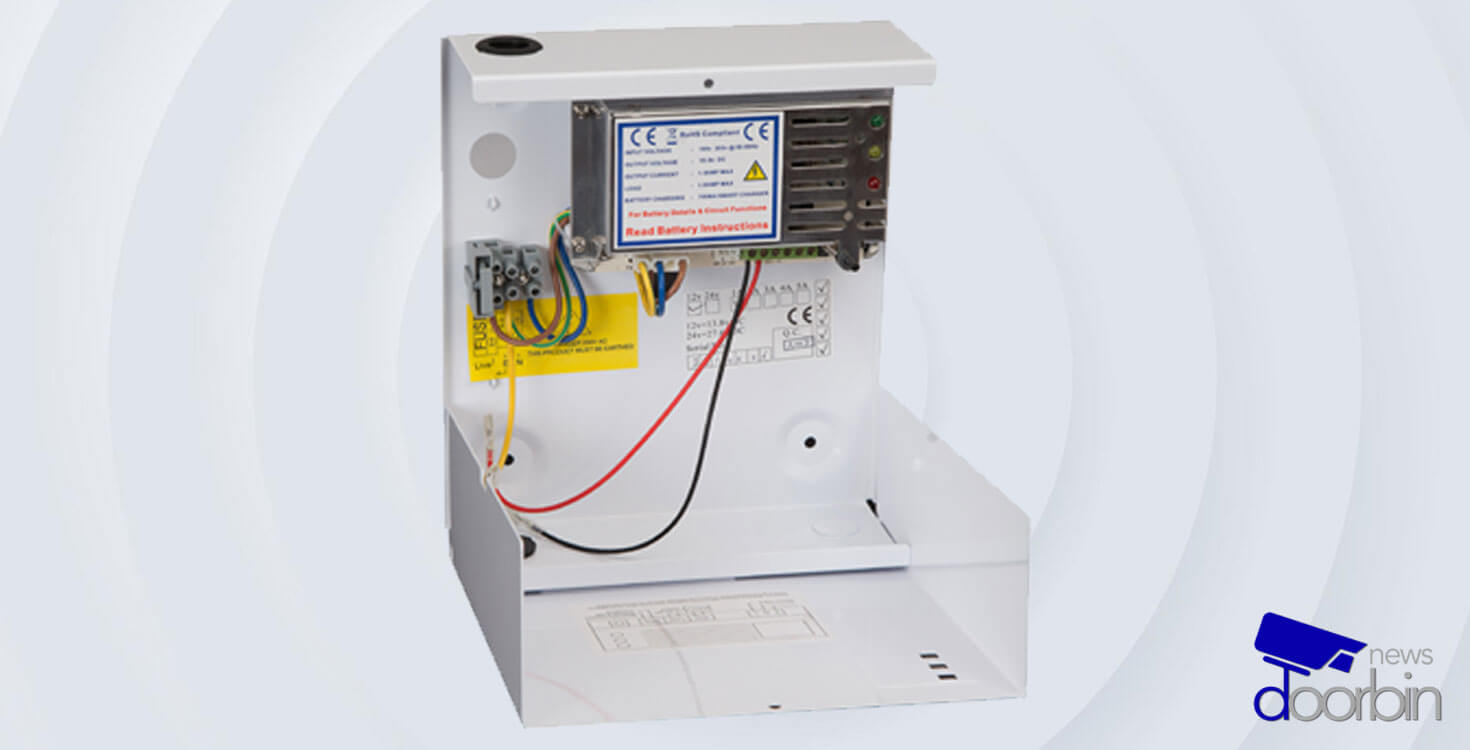

منبع تغذیه مرکزی چیست؟

تمامی دستگاه‌های الکترونیکی برای فعال شدن و اجرای عملیات خود به تأمین انرژی و برق وابسته هستند. دوربین‌های مداربسته نیز، همانند سایر وسایل الکترونیکی، برای آغاز کار خود نیاز به تأمین انرژی دارند. برق مورد نیاز دوربین‌های مداربسته توسط منبع تغذیه و آداپتور فراهم می‌شود. منبع تغذیه مرکزی، به عنوان یک تبدیل‌کننده، نقشی اساسی در این فرآیند ایفا می‌کند. اغلب دوربین‌های مداربسته به ولتاژ 12 ولت احتیاج دارند و آداپتورها مسئول تبدیل برق شهری به ولتاژ 12V هستند.

انواع منبع تغذیه مرکزی

نوع منبع تغذیه	ویژگی‌ها	مزایا	معایب
آداپتور مستقل	آداپتور جداگانه برای هر دوربین (معمولاً 12 ولت DC).	قیمت ارزان، نصب آسان، قابلیت تعویض سریع	نیاز به چندین آداپتور، خطر نوسان برق برای دوربین‌ها
منبع تغذیه مرکزی	دستگاه متمرکزی که برق تمام دوربین‌ها را تأمین می‌کند.	مدیریت ساده‌تر، کاهش سیم‌کشی، امکان افزودن UPS	هزینه اولیه بیشتر، نیاز به کابل‌کشی استاندارد
PoE (Power over Ethernet)	انتقال برق و داده از طریق یک کابل شبکه (Cat5/Cat6).	کاهش تعداد کابل‌ها، نصب سریع‌تر، مناسب برای دوربین‌های IP	نیاز به دوربین‌های سازگار با PoE، هزینه بالاتر برای سوئیچ یا اینجکتور
باتری پشتیبان (UPS)	باتری که در مواقع قطعی برق، تغذیه دوربین‌ها را انجام می‌دهد.	عملکرد در زمان قطعی برق، حفاظت در برابر نوسانات	هزینه اولیه بالا، نیاز به شارژ و نگهداری دوره‌ای
پنل خورشیدی	منبع انرژی خورشیدی که برق دوربین‌ها را تأمین می‌کند.	مناسب برای مکان‌های دورافتاده، انرژی پاک و پایدار	هزینه نصب اولیه بالا، نیاز به شرایط جوی مناسب
منبع تغذیه صنعتی	منابع تغذیه بزرگ‌تر با خروجی‌های متعدد برای دوربین‌های زیاد یا سیستم‌های پیچیده.	مناسب برای پروژه‌های بزرگ، مقاومت بیشتر در برابر نوسانات	نیاز به فضای بیشتر، پیچیدگی نصب

منبع تغذیه بر اساس شکل و نوع تقسیمات مختلف در بازار به دست مشتریان عرضه می‌شوند. به طور کلی، منبع تغذیه مرکزی به دو دسته مجزا یا تک‌آمپری و مرکزی یا صنعتی تقسیم می‌شوند. در ادامه، به بررسی هر یک از این نوع و کاربردهای آن‌ها می‌پردازیم.

1. منبع تغذیه مجزا یا تک‌آمپری:

   این نوع منبع تغذیه به صورت جداگانه برای هر دوربین مداربسته عرضه می‌شوند و به مفهوم تک‌آمپری هستند. برای دوربین‌های مداربسته که نیاز به تغذیه با ولتاژ خاص و آمپر مشخص دارند، این آداپتورها مناسب می‌باشند.

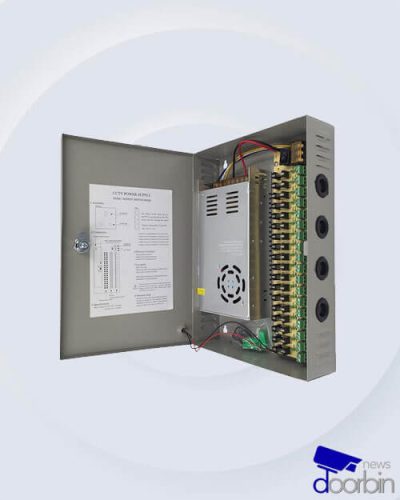

2. منبع تغذیه مرکزی یا صنعتی:

  آداپتورهای مرکزی یا صنعتی برای تامین انرژی چندین دوربین مداربسته به صورت همزمان طراحی شده‌اند. در مواردی که نیاز به تأمین انرژی برای چندین دوربین مداربسته در یک مکان وجود دارد، این نوع آداپتورها بسیار کارآمد هستند.

هریک از این نوع آداپتورها وابسته به نیازهای خاص و محیط کاربری دوربین مداربسته می‌توانند به عنوان یک گزینه مناسب برای تأمین انرژی به دوربین‌ها مورد استفاده قرار گیرند.

3. منبع تغذیه مرکزی 12 ولت

این نوع منبع تغذیه برای دوربین‌های آنالوگ و دیجیتال 12 ولت استفاده می‌شود. در این سیستم‌ها، تمام دوربین‌ها از یک منبع تغذیه مرکزی استفاده می‌کنند که انرژی لازم را برای عملکرد صحیح آن‌ها فراهم می‌آورد. این منبع تغذیه معمولاً برای محیط‌های کوچک و متوسط که تعداد دوربین‌های کمی دارند مناسب است.

4. منبع تغذیه مرکزی POE (Power over Ethernet)

سیستم POE یکی از بهترین انتخاب‌ها برای محیط‌های بزرگ و سیستم‌های پیچیده است. در این سیستم، برق و داده‌ها از طریق یک کابل اترنت به دوربین‌ها منتقل می‌شود. این نوع منبع تغذیه به دلیل قابلیت ارسال برق و داده‌ها از یک کابل، نصب و نگهداری را ساده‌تر می‌کند و هزینه‌های اضافی سیم‌کشی را کاهش می‌دهد.

5. منبع تغذیه مرکزی با باتری پشتیبان

منبع تغذیه‌های مرکزی با باتری پشتیبان برای مناطقی که امکان قطع برق وجود دارد، بسیار مناسب هستند. این منبع تغذیه با استفاده از باتری‌های پشتیبان، انرژی لازم را در صورت قطع برق به سیستم‌های مداربسته می‌دهد تا دوربین‌ها همچنان به ضبط تصاویر ادامه دهند.

6. منبع تغذیه مرکزی 24 ولت

منبع تغذیه 24 ولت معمولاً برای دوربین‌های PTZ و دستگاه‌هایی که نیاز به توان بالاتری دارند، استفاده می‌شود. این نوع منبع تغذیه بیشتر در محیط‌های صنعتی یا پروژه‌هایی که نیاز به دوربین‌های خاص دارند، به کار می‌رود.

علت سوختن منبع تغذیه در دوربین مداربسته

تامین برق مورد نیاز در دوربین مداربسته از طریق منبع تغذیه، امری بسیار حیاتی و حائز اهمیت است. گونه‌های متعددی برای خرابی و سوختن منبع تغذیه در دوربین مداربسته وجود دارد. علل اصلی این مشکل به شرح زیر می‌باشد:

1. وارد شدن ضربه به منبع تغذیه:

   – یکی از موارد متداول خرابی و سوختن آداپتور، تحت تأثیر قرار گرفتن از ضربات، شکستگی یا آب خوردگی آداپتور است.

2. نوسانات برق:

   – نوسانات در برق می‌توانند باعث خسارت و خرابی منبع تغذیه شوند. آداپتورهای کم‌کیفیت به خصوص به دلیل نوسانات برق، در معرض خطر بیشتری قرار دارند.

3. کیفیت ناپذیر بودن منبع تغذیه:

   – استفاده از آداپتورهای کم‌کیفیت، علاوه بر کاهش عمر مفید، می‌تواند به خسارت دوربین مداربسته نیز منجر شود. تغییرات نوسانی در ولتاژ و آمپر در آداپتورهای ناپذیر کیفیت ممکن است باعث سوختن دوربین مداربسته گردد.

نکات مهم در انتخاب منبع تغذیه مرکزی

1. تعداد دوربین‌ها تعداد دوربین‌هایی که باید به سیستم وصل شوند، تأثیر زیادی در انتخاب منبع تغذیه دارد. برای سیستم‌های کوچک که تنها چند دوربین دارند، منبع تغذیه 12 ولت کافی است، اما برای سیستم‌های بزرگتر و پیچیده‌تر، منبع تغذیه POE یا 24 ولت ممکن است مناسب‌تر باشد.
2. نوع دوربین‌ها نوع دوربین‌های استفاده‌شده در سیستم نیز در انتخاب منبع تغذیه تأثیر دارد. دوربین‌های PTZ یا دوربین‌هایی با ویژگی‌های خاص ممکن است نیاز به منبع تغذیه قوی‌تری داشته باشند.
3. پشتیبانی از قطع برق اگر در منطقه شما امکان قطع برق وجود دارد، انتخاب منبع تغذیه با باتری پشتیبان می‌تواند امنیت سیستم را افزایش دهد و از دست رفتن داده‌ها جلوگیری کند.
4. فضای نصب و نوع کابل‌کشی منبع تغذیه‌های POE برای نصب در فضاهای محدود و همچنین برای کاهش هزینه‌های کابل‌کشی بسیار مناسب هستند. این سیستم‌ها نیازی به سیم‌کشی جداگانه برای برق ندارند و همه چیز از طریق کابل اترنت انجام می‌شود.

تست منبع تغذیه دوربین مداربسته

مشکلاتی که باعث نقص در تصویر دوربین‌های مداربسته می‌شوند، علت‌های متنوعی دارند. اگر به دنبال رفع مشکل تصویر نامشخص در دوربین مداربسته هستید و احتمال می‌دهید مشکل از منبع تغذیه باشد، نیاز به اجرای تست بر روی منبع تغذیه دوربین مداربسته دارید.

یکی از راهکارهای تست منبع تغذیه، اتصال دوربین به یک آداپتور دیگر می‌باشد. در این حالت، اگر دوربین با موفقیت روشن شود، ممکن است مشکل از آداپتور اصلی باشد. همچنین، یکی از روش‌های دیگر تست، اتصال آداپتور به برق و بررسی چراغ آن می‌باشد. اگر چراغ آداپتور بعد از از کشیدن از برق با تاخیر خاموش شود، این نشان‌دهنده کیفیت بالاتر و وجود خازن در آداپتور است.

با استفاده از دستگاه مولتی‌متر، می‌توانید ولتاژ آداپتور را اندازه‌گیری نمایید. برای انجام این کار، مولتی‌متر را روی حالت 20 DC ولت قرار داده و سیم مشکی را به زمین و سیم قرمز را به داخل سوکت آداپتور وصل کنید. دستگاه شروع به اندازه‌گیری ولتاژ آداپتور می‌کند و مقدار نشان‌داده شده بر روی مولتی‌متر، ولتاژ آداپتور را نمایش می‌دهد.

تعمیر منبع تغذیه دوربین مداربسته

در برخی مواقع ممکن است با خرابی آداپتور دوربین مداربسته مواجه شوید و نیاز به تعمیر آن داشته باشید. در صورتی که احتمال وجود مشکل و قطعه خراب در آداپتور وجود داشته باشد، با بازکردن آداپتور می‌توان مشکل را تشخیص داد و قطعات معیوب را تعویض نمود. با این حال، باید توجه داشت که تعمیر آداپتورها معمولاً از نظر اقتصادی مقرون به صرفه نمی‌باشد. به دلیل قیمت مناسب و طول عمر معقول آداپتورها، در بسیاری از مواقع استفاده از یک آداپتور جدید ترجیح داده می‌شود. از این رو، در صورت خرابی منبع تغذیه، تعویض آن با یک آداپتور جدید به عنوان گزینه موثرتر و عملی‌تر مطرح می‌شود.

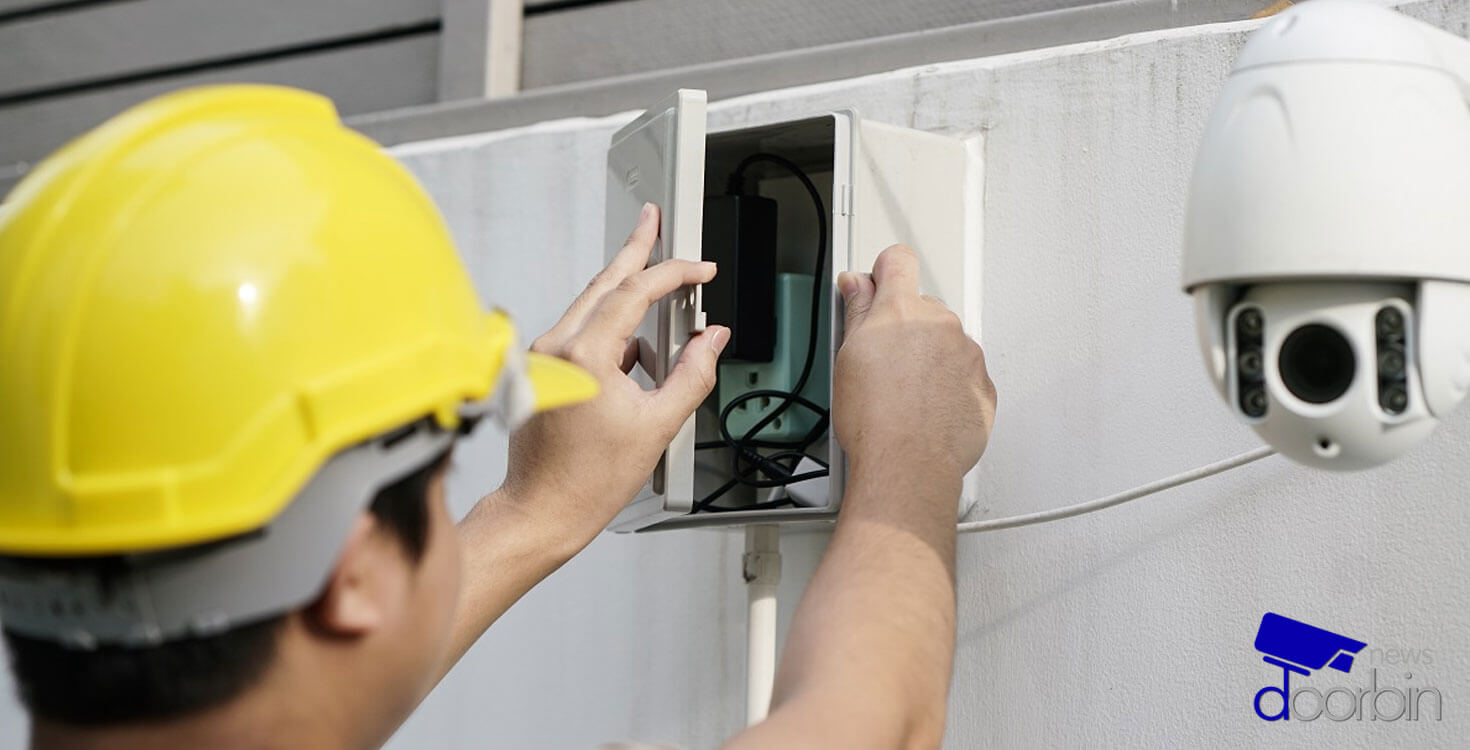

نصب منبع تغذیه دوربین مداربسته

فرآیند نصب منبع تغذیه در پروژه‌های مختلف با توجه به موقعیت نصب، دارای تنوع و تفاوت‌هایی است. هر یک از اتصالات منبع تغذیه با برچسب‌های مشخصی مجهز شده‌اند. در پروژه‌هایی که نیاز به نصب منبع تغذیه در مکانی دورتر از دوربین وجود دارد، بهتر است از مبدل‌های نر و ماد استفاده شود. اتصالات منبع تغذیه به وسیله یک کانکتور به برق وصل می‌شوند. پایه‌های مثبت به یکدیگر و پایه‌های منفی نیز به هم متصل می‌شوند. هرگونه اشتباه در اتصال این پایه‌ها می‌تواند به عدم عملکرد صحیح دوربین منجر شود. بنابراین، دقت در اتصالات و اطمینان از صحت و سلامت اتصالات برای اجتناب از احتمال مشکلات کارکردی دوربین بسیار حائز اهمیت است.

منابع تغذیه مرکزی در سیستم‌های مداربسته می‌توانند به عنوان یکی از نقاط ضعف موجود در این سیستم‌ها مطرح شوند. در زیر به برخی از مشکلات مربوط به منابع تغذیه مرکزی در سیستم‌های مداربسته اشاره می‌کنیم:

1. ازدحام شبکه: استفاده از یک منبع تغذیه مرکزی ممکن است منجر به ازدحام در شبکه انرژی شود، به ویژه در مواقعی که سیستم مداربسته با سایر دستگاه‌های الکترونیکی در یک شبکه مشترک قرار دارد. این ازدحام ممکن است باعث نوسانات و ناپایداری در تامین انرژی برای دوربین‌ها شود و عملکرد سیستم را تحت تاثیر قرار دهد.
2. خطاهای سیستمی: وجود یک نقطه تکیه‌گاه برای تامین انرژی می‌تواند ریسک افزایشی از خطاهای سیستمی ایجاد کند. به عنوان مثال، در صورتی که منبع تغذیه مرکزی دچار خطا یا نقص فنی شود، کل سیستم مداربسته ممکن است قطع عمل کند و نظارت را از دست بدهد.
3. احتمال تخریب یا آسیب: در صورتی که یک نقطه تغذیه مرکزی مخرب شود یا به طور ناخواسته تخریب شود، تمام دوربین‌ها که به آن وابسته هستند، ممکن است آسیب ببینند و کارایی سیستم مداربسته به شدت کاهش یابد.
4. مسائل امنیتی: از آنجایی که منابع تغذیه مرکزی معمولاً در یک نقطه قرار دارند، ممکن است به عنوان یک هدف برای حملات امنیتی در نظر گرفته شوند. حملات متمرکز بر روی این نقاط می‌توانند به تعطیلی کل سیستم و نقض حریم خصوصی منجر شوند.
5. مشکلات نصب و نگهداری: نصب و نگهداری منبع تغذیه مرکزی ممکن است نیازمند دقت و تخصص باشد. همچنین، در صورتی که نقطه تغذیه مرکزی در محلی دورافتاده یا دسترسی دشوار داشته باشد، این می‌تواند هزینه و زمان نصب و نگهداری را افزایش دهد.

برای کاهش مشکلات مرتبط با منابع تغذیه مرکزی در سیستم‌های مداربسته، می‌توان از رویکردهای متنوعی مانند استفاده از منابع تغذیه توزیع شده، استفاده از منابع تغذیه با قابلیت پشتیبانی از باتری و یا استفاده از راهکارهای امنیتی مناسب برای حفاظت از نقاط تغذیه مرکزی استفاده کرد.
