حتماً تجربه داشته‌اید که هنگام خرید دوربین مداربسته، با انواع مختلفی از دوربین‌ها روبرو شوید. در این مقاله آموزشی، قصد داریم به شما راهنمایی دقیق و عملی در مورد تفاوت AHD و TVI و CVI ارائه دهیم. این اطلاعات به شما کمک می‌کند تا در زمان خرید دوربین مداربسته، به سرعت تصمیم بهتری بگیرید و بهترین گزینه را انتخاب کنید.
AHD (Analog High Definition)، TVI (Transport Video Interface) و CVI (Composite Video Interface) سه تکنولوژی مختلف برای انتقال تصاویر ویدئویی با کیفیت بالا از دوربینهای مداربسته آنالوگ هستند. هر یک از این تکنولوژی‌ها مزایا و معایب خاص خود را دارند و در شرایط و کاربردهای مختلف مورد استفاده قرار می‌گیرند. در ادامه تفاوت‌های این سه تکنولوژی را بررسی می‌کنیم:
AHD (Analog High Definition)
- معرفی: AHD توسط شرکت Nextchip در کره جنوبی معرفی شد.
- کیفیت تصویر: پشتیبانی از رزولوشن‌های 720P، 1080P و بالاتر.
- فاصله انتقال: توانایی انتقال تصاویر با کیفیت بالا تا مسافت 500 متر با استفاده از کابل کواکسیال بدون افت کیفیت.
- سازگاری: سازگاری با سیستم‌های آنالوگ قدیمی‌تر (CVBS) و امکان استفاده از دوربین‌ها و DVRهای ترکیبی.
- هزینه: معمولاً ارزان‌تر از TVI و CVI.
- ویژگی‌ها: نصب و راه‌اندازی آسان، عدم نیاز به تنظیمات پیچیده.
TVI (Transport Video Interface)
- معرفی: TVI توسط شرکت Techpoint در ایالات متحده معرفی شد و Hikvision به عنوان یکی از اولین شرکت‌هایی که این تکنولوژی را پذیرفت، شناخته می‌شود.
- کیفیت تصویر: پشتیبانی از رزولوشن‌های 720P، 1080P، 3MP، 4MP و بالاتر.
- فاصله انتقال: توانایی انتقال تصاویر با کیفیت بالا تا مسافت 500 متر با استفاده از کابل کواکسیال.
- سازگاری: به خوبی با سیستم‌های آنالوگ و IP ترکیب می‌شود.
- هزینه: معمولاً گران‌تر از AHD و نزدیک به CVI.
- ویژگی‌ها: کیفیت تصویر بسیار بالا، پایداری در انتقال تصاویر و کمترین تأخیر.
CVI (Composite Video Interface)
- معرفی: CVI توسط شرکت Dahua در چین معرفی شد.
- کیفیت تصویر: پشتیبانی از رزولوشن‌های 720P، 1080P، 4MP و بالاتر.
- فاصله انتقال: توانایی انتقال تصاویر با کیفیت بالا تا مسافت 500 متر با استفاده از کابل کواکسیال.
- سازگاری: به خوبی با سیستم‌های آنالوگ قدیمی‌تر (CVBS) ترکیب می‌شود.
- هزینه: میانگین هزینه‌های آن معمولاً بین AHD و TVI است.
- ویژگی‌ها: دارای امکاناتی مانند انتقال صدا و دیتا بر روی یک کابل، نصب و راه‌اندازی نسبتاً آسان.
مقایسه کلی
- کیفیت تصویر: هر سه تکنولوژی کیفیت تصویر بالایی ارائه می‌دهند، اما TVI معمولاً بهترین کیفیت را دارد.
- فاصله انتقال: هر سه تکنولوژی قادر به انتقال تصاویر با کیفیت بالا تا مسافت 500 متر با استفاده از کابل کواکسیال هستند.
- سازگاری: AHD و CVI سازگاری بهتری با سیستم‌های آنالوگ قدیمی‌تر دارند، در حالی که TVI بیشتر با سیستم‌های IP ترکیب می‌شود.
- هزینه: AHD معمولاً ارزان‌تر از دو تکنولوژی دیگر است، در حالی که TVI و CVI هزینه‌های نزدیک به هم دارند.
- ویژگی‌ها: هر سه تکنولوژی دارای ویژگی‌های خاص خود هستند که می‌تواند بسته به نیازهای خاص پروژه، مزایای متفاوتی داشته باشد.
دوربین HD چیست؟
به سوال در مورد تعریف دقیق دوربین HD پاسخ دهیم، باید اشاره کنیم که دوربینهای HD به دوربینهای آنالوگ اطلاق می‌شود که قابلیت نمایش تصاویر با کیفیت بالایی را دارا هستند و با کیفیت تصویر دوربینهای IP قابل مقایسه هستند. این تکنولوژی این امکان را فراهم می‌کند که ویدیوها با وضوح بالا از طریق کابل‌های کواکسیال به صورت مستقیم منتقل شوند. یکی از بزرگترین ارتقاءهای دیده شده در دوربینهای مداربسته HD، عدم نیاز به ارتقاء سیستم کابل‌کشی است. این دوربینهای جدید HD-CCTV از انواع مختلفی نظیر CVI، TVI، AHD پشتیبانی می‌کنند، بنابراین مهم است که تفاوت AHD و TVI و CVI را بدانید تا در انتخاب بهتری قرار گیرید.
کابل کواکسیال
کابل‌های اصلی کواکسیال از دوران CCTV به میزان کافی از طیف داده استفاده نکردند که قابلیت پشتیبانی از دوربینهای جدید HD-CCTV را داشته باشند. این امکان فراهم شده است که دوربینهای با نام تجاری جدید نصب گردند و نیاز به تعمیر کلیه سیستم کابل‌کشی شما را احساس نکنید. زمانی که می‌بینید چقدر زمان و سرمایه‌گذاری برخی در سیستم‌های دوربین مداربسته خود را صرف کرده‌اند، متوجه می‌شوید که این یک معامله مهم است. برای اطلاعات بیشتر در مورد کابل، می‌توانید به مقاله در مورد اهمیت کیفیت کابل در دوربین مداربسته مراجعه نمایید.
اولین فناوری با کیفیتی که طبق استانداردهای HDTV تولید شد، HD-SDI بود. این یک پیشرفت مهم بود، اما در این مقاله تفاوت AHD و TVI و CVI، تمرکز خواهیم داشت بر HD-CVI، HD-TVI و HD-AHD زیرا اینها به عنوان قوی‌ترین فناوری‌ها در حال حاضر و در آینده شناخته می‌شوند.

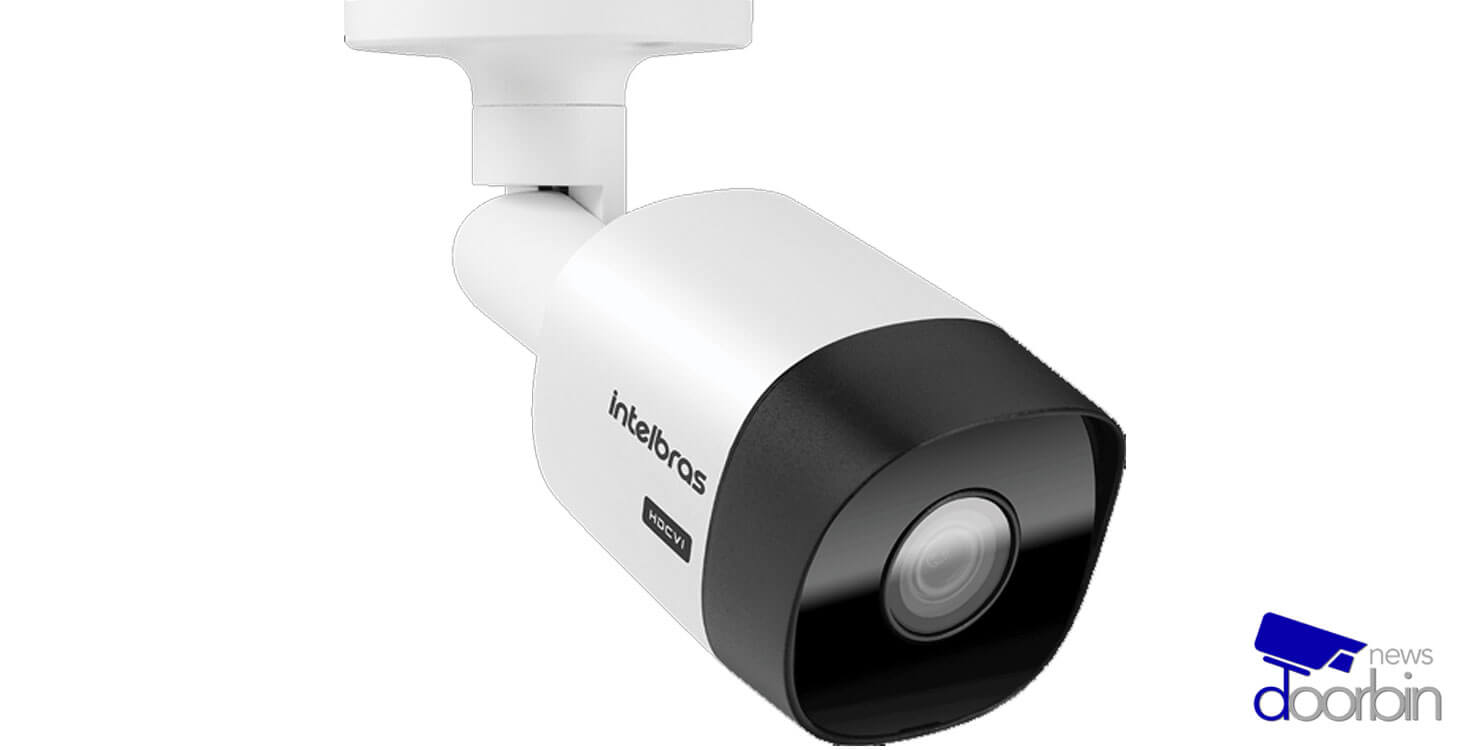

HD-CVI چیست؟
یکی از انواع دوربینهای با کیفیت HD، دوربینهای مدل CVI می‌باشند که از ویژگی‌های زیر بهره‌مندند:
– قابلیت انتقال کابل کواکسیال با فاصله 300-500 متر
– رزولوشن 720p تا 60 فریم بر ثانیه و 1080p تا 30 فریم بر ثانیه
– پشتیبانی از سیگنال‌های کنترل PTZ از طریق کابل کواکسیال
– انتقال بدون تاخیر
HD-CVI (رابط ویدئویی با روش کدگذاری منحصر به فرد) توسط شرکت Dahua در سال 2012 توسعه یافت و شروع به گسترش یافتند. این تکنولوژی به عنوان یک پیشرفت در دوربینهای مداربسته شناخته شد، زیرا امکان نمایش تصاویر با کیفیت HD را فراهم ساخت و توانایی انتقال تصاویر با کیفیت بالا را به خوبی بر روی کابل کواکسیال با فاصله حتی بیشتر از چهار یا پنج صد متر ارائه داد.
تاخیر انتقال HD-SDI، یک تکنولوژی دیجیتال که در اواخر دهه 1980 میلادی ظهور کرد، توانایی ارسال تصاویر را تا فاصله 100 متری فقط داشت. با رشد تکنولوژی انتقال ویدئو در دوربینهای HD، تمام اطلاعات از جمله ویدئو، صدا و داده‌های سریال را می‌توان با یک خط از کابل کواکسیال انتقال داد.
دریافت اطلاعات در مورد : دوربین سانل
تفاوت AHD، TVI و CVI در دوربینهای نظارتی
با پیشرفت تکنولوژی در زمینه امنیت و نظارت، انواع مختلفی از دوربینهای مداربسته آنالوگ توسعه یافته‌اند که هر کدام از تکنولوژی‌های خاص خود استفاده می‌کنند. سه مورد از این فناوری‌ها شامل AHD، TVI و CVI هستند که هر کدام ویژگی‌ها و مزایای منحصر به فردی دارند. در این متن به بررسی تفاوت‌های این سه فناوری می‌پردازیم.
1. AHD (Analog High Definition)
AHD یا وضوح بالا آنالوگ، یک فناوری است که توسط شرکت Nextchip در سال 2013 توسعه یافت. این فناوری امکان انتقال سیگنال‌های ویدئویی با وضوح بالا را از طریق کابل‌های کواکسیال فراهم می‌کند. ویژگی‌های اصلی AHD عبارتند از:
- کیفیت تصویر: AHD می‌تواند تصاویر با وضوح 720p تا 1080p و حتی بالاتر را انتقال دهد.
- فاصله انتقال: این فناوری قادر است سیگنال‌های ویدئویی را تا فاصله حدود 500 متر بدون افت کیفیت انتقال دهد.
- نصب و راه‌اندازی: نصب دوربینهای AHD مشابه دوربینهای آنالوگ سنتی است و نیاز به تجهیزات جدید و پیچیده ندارد.
2. TVI (Transport Video Interface)
TVI یک فناوری انتقال ویدئویی است که توسط شرکت Techpoint معرفی شد. این فناوری نیز به منظور انتقال سیگنال‌های ویدئویی HD از طریق کابل کواکسیال توسعه یافته است. ویژگی‌های اصلی TVI شامل موارد زیر است:
- کیفیت تصویر: TVI قادر است تصاویر با وضوح 720p، 1080p و حتی بالاتر را ارائه دهد.
- فاصله انتقال: فاصله انتقال سیگنال‌های TVI می‌تواند تا 500 متر باشد، که این امر باعث می‌شود این فناوری برای پروژه‌های بزرگ مناسب باشد.
- سازگاری: دوربینهای TVI معمولاً با DVRهای TVI و برخی DVRهای هیبریدی که از چندین فرمت پشتیبانی می‌کنند، سازگار هستند.
3. CVI (Composite Video Interface)
CVI فناوری دیگری است که توسط شرکت Dahua توسعه یافته است. این فناوری نیز برای انتقال تصاویر ویدئویی HD از طریق کابل‌های کواکسیال طراحی شده است. ویژگی‌های اصلی CVI عبارتند از:
- کیفیت تصویر: CVI نیز تصاویر با وضوح 720p، 1080p و بالاتر را پشتیبانی می‌کند.
- فاصله انتقال: CVI می‌تواند سیگنال‌های ویدئویی را تا فاصله 500 متر انتقال دهد.
- انعطاف‌پذیری: CVI به دلیل طراحی منحصر به فرد خود، انعطاف‌پذیری بالایی در نصب و راه‌اندازی دارد و می‌تواند با تجهیزات مختلف سازگار باشد.
تفاوت‌های کلیدی
1. پایداری و کیفیت انتقال سیگنال
- AHD: انتقال سیگنال پایدار و با کیفیتی دارد و در برابر نویز مقاوم است.
- TVI: کیفیت و پایداری انتقال سیگنال TVI بسیار خوب است و به ویژه برای فواصل طولانی مناسب است.
- CVI: CVI نیز از نظر پایداری و کیفیت انتقال سیگنال عملکرد مناسبی دارد و به دلیل طراحی خاص خود، نویز کمی دارد.
2. سازگاری و انعطاف‌پذیری
- AHD: سازگاری بالایی با DVRهای مختلف دارد و نصب و راه‌اندازی آن آسان است.
- TVI: معمولاً با DVRهای TVI و برخی DVRهای هیبریدی سازگار است.
- CVI: انعطاف‌پذیری بالایی در نصب و سازگاری با تجهیزات مختلف دارد.
3. کاربردها و موارد استفاده
- AHD: مناسب برای پروژه‌های کوچک و متوسط که نیاز به کیفیت تصویر بالا دارند.
- TVI: ایده‌آل برای پروژه‌های بزرگ و فواصل طولانی که نیاز به کیفیت و پایداری بالای سیگنال دارند.
- CVI: مناسب برای پروژه‌هایی که نیاز به انعطاف‌پذیری بالا در نصب و سازگاری با تجهیزات مختلف دارند.
در زمانی خرید دوربینهای HD باید به موارد زیر دقت کنید
کیفیت تصویر به مرور مسافت‌ها و افزایش فواصل کاهش می‌یابد. اولین نشانه که معمولاً توجه کاربر را جلب می‌کند، کاهش کنتراست پیچیده است که به تدریج از بین می‌رود. خطوط سیاه و سایه نیز به سرعت پدیدار می‌شوند. انتخاب کابل مناسب به عنوان راه‌حل بهینه در این زمینه می‌تواند مؤثر باشد. استفاده از کابل‌های RG59 Siamese بیشتر توصیه می‌شود، زیرا که کابل‌های استاندارد RG59 وزن خود را تا حدود 250-300 فوت می‌توانند تحمل کنند. Cat5e و Cat6e نیز برای فواصل 50-100 فوت مناسب هستند. اما پس از آن، با افزایش فاصله، کاهش کیفیت تصویر حتمی خواهد بود. همچنین، کابل‌ها باید از منابع ولتاژ بالا دور نگه داشته شوند، زیرا ممکن است منجر به تحریف و یا کاهش رنگ‌ها شوند.
HD TVI چیست؟
دوربینهای TVI نیز به عنوان یکی دیگر از دسته دوربینهای با کیفیت HD شناخته می‌شوند و ویژگی‌های زیر را دارا هستند:
– قابلیت انتقال کابل کواکسیال با فاصله 300-500 متر
– رزولوشن 720p تا 60 فریم بر ثانیه و 1080p تا 30 فریم بر ثانیه
– پشتیبانی از سیگنال‌های کنترل PTZ از طریق کابل کواکسیال
– انتقال بدون تاخیر
تاحالا زمان زیادی نگذشته که انواع دیگری از دوربینهای HD-CCTV در بازار عرضه شده‌اند. HD-TVI (رابط حمل و نقل ویدئو) توسط شرکت Techpoint توسعه یافته و توسط تولیدکنندگان متعددی اعم از Hikvision – که رقیب اصلی Dahua محسوب می‌شود – به کار گرفته شده است. Hikvision به عنوان بزرگترین تولیدکننده HD-TVI در جهان شناخته می‌شود. شرکت LTS Security نیز به عنوان بزرگترین نماینده فروش محصولات خود شناخته می‌شود، و تفاوت‌های میان دوربینهای AHD، TVI و CVI به نحوه کدگذاری توسط هر شرکت فروشنده و تولیدکننده بستگی دارد.
HD-AHD چیست؟
بهترین دوربین HD در بازار ایران مدل دوربین AHD است که با تمامی DVRهای موجود در بازار ایران سازگاری دارد. مشخصات فنی این دوربین عبارتند از:
– قابلیت انتقال کابل کواکسیال با فاصله 300-500 متر
– رزولوشن 720p تا 60 فریم بر ثانیه و 1080p تا 30 فریم بر ثانیه
– پشتیبانی از سیگنال‌های کنترل PTZ از طریق کابل کواکسیال
– انتقال بدون تاخیر
سپس، تکنولوژی High Definition Analog توسط شرکت NextChip، یک تولید کننده کره‌ای، به بازار عرضه شد. یک نکته جالب درباره دوربینهای مداربسته AHD این است که بیشتر توزیع‌کنندگان آن به صورت بدون نام یا بدون برند خاص دوربین‌ها را تولید می‌کنند. با این حال، اخیراً شرکت سامسونگ این تکنولوژی را تصویب کرده و در تفاوت AHD و TVI و CVI، بهترین گزینه را به دوربینهای مداربسته AHD اختصاص داده است.
خلاصه ای از تفاوت AHD و TVI و CVI
اکنون ضروری است که به بررسی تفاوت AHD و TVI و CVI بپردازیم و جوانب اصلی این تکنولوژی‌ها را بررسی کنیم. ممکن است متوجه شده باشید که در واقع هیچ یک از ویژگی‌های فنی این دسته از دوربین‌ها واقعاً تفاوت دارد. هر چند تفاوت‌های جزئی در چیپ‌ها یا سنسورهای تصویری که این تکنولوژی‌ها از آن‌ها استفاده می‌کنند، وجود دارد، اما در نهایت این تفاوت‌ها برای کاربران عادی به اندازه کافی محسوس نمی‌شوند تا یک تفاوت قابل توجه ایجاد شود.
نکته اصلی تفاوت AHD و TVI و CVI
دوربینهای مداربسته قدیمی با اکثر DVRهای جدید سازگار نبودند. اما برخی از DVRهای جدیدتر این سازگاری را ممکن ساختند. DVRهایی که توسط برند INFINITY تولید شده‌اند، با اکثر دوربینهای قدیمی و همچنین تمامی دوربینهای جدید سازگاری دارند. به دلیل این سازگاری، امکان ارتقاء آرام و ساده سیستم دوربین خود را فراهم می‌سازد، به جای اینکه بخواهید به دلیل محدودیت در DVR کل سیستم را جایگزین کنید.
