سوئیچ‌های شبکه مسئول اتصال دستگاه‌های مختلف در شبکه هستند. اما در سیستم‌های دوربین مداربسته تحت شبکه، این سوئیچ‌ها وظیفه دارند تصاویر را به دستگاه‌های مرکزی یا NVR منتقل کنند. در ادامه، به بررسی نکات مربوط به سوئیچ‌های شبکه و نقش آنها در سیستم‌های دوربین مداربسته خواهیم پرداخت، از جمله کاهش هزینه‌ها و نکات کلیدی در انتخاب سوئیچ مناسب برای این سیستم‌ها.
کاربرد دستگاه های سوئیچ در پروژه های مداربسته
در سیستم‌های دوربین مداربسته، برای انتقال تصاویر دوربین‌های دیجیتال به دستگاه مرکزی NVR، از کابل شبکه بهره برده می‌شود. با این حال، به دلیل عدم امکان اتصال مستقیم کابل شبکه از دوربین‌ها به دستگاه NVR، از سوئیچ شبکه به‌عنوان واسط برای برقراری ارتباط استفاده می‌شود. برای راه‌اندازی مؤثر دوربین‌های مداربسته تحت شبکه، استفاده از سوئیچ شبکه ضروری است.
هر دستگاه الکترونیکی برای اتصال به شبکه به یک قطعه کلیدی نیاز دارد که به آن کارت شبکه می‌گویند. این قطعه کوچک به‌طور معمول بر روی بورد اصلی نصب می‌شود و شامل یک پورت RJ45 برای اتصال کابل شبکه است.

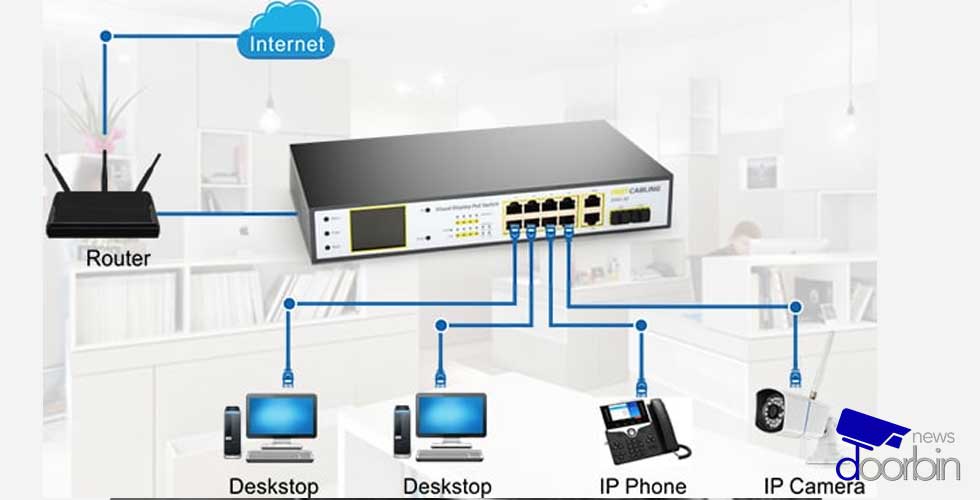

سوئیچ شبکه، برخلاف تصورات، وظیفه پردازش اطلاعات را ندارد. وظیفه اصلی آن ایجاد پل ارتباطی بین دستگاه‌های مختلف در یک شبکه است. سوئیچ شبکه قابلیت پذیرش انواع مختلف دستگاه‌ها را دارد؛ به‌عنوان مثال، یک سوئیچ 8 پورت می‌تواند به چهار لپ‌تاپ، یک تلفن VOIP، یک دستگاه DVR، یک سیستم دزدگیر و یک مودم اینترنت ADSL متصل شود و پورت Uplink آن به سرور متصل گردد.
دوربین‌های مداربسته که قابلیت نظارت و مدیریت از راه دور را دارند، برای ارتباط با دستگاه‌های DVR یا NVR نیاز به اتصال به شبکه دارند. این ارتباط از طریق سوئیچ شبکه برقرار می‌شود و اهمیت این سوئیچ در سیستم‌های نظارتی بسیار زیاد است، زیرا انتخاب صحیح سوئیچ مناسب با نیازهای پروژه، کارآیی و عملکرد 24 ساعته سیستم را تضمین می‌کند. هر دو نوع دوربین مداربسته آنالوگ HD و دوربین‌های تحت شبکه می‌توانند به سوئیچ شبکه متصل شوند، اما دوربین‌های تحت شبکه برای راه‌اندازی نیاز به سوئیچ دارند.
برخلاف دوربین‌های مداربسته آنالوگ AHD، TVI و CVI که از کابل کواکسیال و فیش BNC استفاده می‌کنند، دوربین‌های مداربسته تحت شبکه از کابل شبکه با سوکت RJ45 برای انتقال تصویر بهره می‌برند. در این نوع سیستم‌ها، هر دوربین به یک پورت سوئیچ متصل می‌شود و از پورت Uplink سوئیچ یک کابل شبکه مستقیماً به دستگاه ضبط NVR وصل می‌شود، که این امر ارتباط صوتی و تصویری بین دوربین‌ها و دستگاه NVR را برقرار می‌کند.
برای مشاهده فناوری های سازگاه با هوش مصنوعی دوربین سانل کلیک کنید .
مزایای دستگاه های سوئیچ در پروژه های مداربسته
- محدودیت طول کابل: به دلیل افت سیگنال در طول کابل‌های بلند، اتصال مستقیم از دوربین به دستگاه NVR ممکن است غیرممکن باشد. در این شرایط، سوئیچ شبکه به‌عنوان واسط برای حل این مشکل و ایجاد ارتباط مورد استفاده قرار می‌گیرد.
- کابل کمتر: در محیط‌های بزرگ، استفاده از چندین سوئیچ برای توزیع دوربین‌ها به‌طور مؤثر امکان‌پذیر است. در این حالت، تنها یک کابل از سوئیچ به دستگاه NVR متصل می‌شود، که باعث کاهش تعداد کابل‌های مورد نیاز می‌شود.
- استفاده از سوئیچ PoE: با به‌کارگیری سوئیچ‌های PoE (Power over Ethernet)، نیازی به کابل‌کشی برق جداگانه برای هر دوربین نخواهد بود. سوئیچ‌های PoE قادرند برق مورد نیاز دوربین‌ها را از طریق همان کابل شبکه تأمین کنند، که این امر موجب صرفه‌جویی در زمان و هزینه نصب می‌شود.
نکات ضروری در انتخاب سوئیچ شبکه برای سیستم‌های دوربین مداربسته
- توان سوئیچ: انتخاب سوئیچ با قدرت مناسب برای انتقال و مدیریت داده‌ها بسیار حائز اهمیت است. توان سوئیچ باید با نیازهای سیستم دوربین مداربسته سازگار باشد تا عملکرد بهینه و بدون اختلال حاصل شود.
- تعداد پورت‌ها: تعداد پورت‌های سوئیچ باید متناسب با تعداد دوربین‌ها و دیگر دستگاه‌های متصل به شبکه باشد. سوئیچ‌های معمولی دارای 4 تا 8 پورت هستند، در حالی که مدل‌های پیشرفته‌تر ممکن است از 32 تا 128 پورت برخوردار باشند. انتخاب تعداد پورت مناسب به مدیریت بهتر و مقیاس‌پذیری سیستم کمک می‌کند.
- میزان پهنای باند موجود: پهنای باند سوئیچ تأثیر مستقیم بر سرعت و کیفیت انتقال داده‌ها دارد. برای سیستم‌های دوربین مداربسته که نیاز به انتقال تصاویر با کیفیت بالا دارند، انتخاب سوئیچ با پهنای باند کافی برای جلوگیری از افت کیفیت و مشکلات شبکه ضروری است.
بررسی اجمالی دستگاه های سوئیچ در پروژه های مداربسته
سوئیچ‌ها ابزارهای کلیدی در شبکه‌های رایانه‌ای هستند که به اتصال و تبادل اطلاعات بین دستگاه‌های مختلف کمک می‌کنند. این دستگاه‌ها از طریق چندین کابل شبکه به سوئیچ متصل می‌شوند تا ارتباط میان اجزای مختلف شبکه برقرار شود. عملکرد سوئیچ‌ها به گونه‌ای است که بسته‌های شبکه دریافتی را تنها به دستگاه‌هایی ارسال می‌کنند که مقصد نهایی آنها هستند، این ویژگی به مدیریت مؤثر جریان داده‌ها کمک می‌کند. هر دستگاه متصل به سوئیچ دارای یک آدرس شبکه منحصر به فرد است و سوئیچ می‌تواند جریان ترافیک را به‌طور مؤثر هم به‌صورت سخت‌افزاری و هم نرم‌افزاری کنترل کند.
تفاوت با هاب اترنت
سوئیچ‌ها نسبت به هاب‌های اترنت هوشمندتر هستند. هاب‌ها بسته‌ها را از همه درگاه‌ها به جز درگاه ورودی ارسال می‌کنند، زیرا قادر به شناسایی مقصد خاص بسته‌ها نیستند و این امر موجب کاهش بازدهی شبکه می‌شود. در مقابل، سوئیچ‌ها بسته‌ها را فقط به درگاه‌های مقصد ارسال می‌کنند و از این طریق بازدهی و کارآیی شبکه را بهبود می‌بخشند.
عملکرد در لایه پیوند داده
سوئیچ‌های اترنت در لایه پیوند داده (لایه 2) مدل OSI فعالیت می‌کنند و برای هر درگاه یک دامنه برخورد مجزا ایجاد می‌کنند. این ویژگی به این معناست که هر دستگاه متصل به سوئیچ می‌تواند بدون تداخل با دیگر دستگاه‌ها داده‌ها را منتقل کند و انتقال‌ها به‌صورت مستقل از یکدیگر انجام می‌شود.
تقسیم دامنه برخورد
سوئیچ‌ها به تقسیم یک دامنه برخورد بزرگتر به بخش‌های کوچکتر کمک می‌کنند که این کار احتمال برخورد داده‌ها را کاهش داده و عملکرد شبکه را بهبود می‌بخشد. هر پورت سوئیچ یک دامنه برخورد اختصاصی دارد و به‌طور کلی به بهبود پهنای باند و کارایی شبکه کمک می‌کند. سوئیچ‌ها به صورت دوطرفه کامل (Full-duplex) عمل می‌کنند، به این معنی که در هر دامنه برخورد تنها یک فرستنده و یک گیرنده وجود دارد که به‌طور کامل از برخورد داده‌ها جلوگیری می‌کند.
کاربرد در شبکه‌های محلی
در شبکه‌های محلی (LAN) با اندازه متوسط تا بزرگ، سوئیچ‌ها نقش حیاتی ایفا می‌کنند و معمولاً تعداد زیادی سوئیچ مدیریت‌شده برای برقراری ارتباط در شبکه وجود دارد. در شبکه‌های کوچک اداری یا خانگی، معمولاً از یک سوئیچ یا دستگاه‌های چندمنظوره مانند یک گیت‌وی محلی استفاده می‌شود که امکان دسترسی به اینترنت را فراهم می‌آورد.
سوئیچ‌های پیشرفته
سوئیچ‌های پیشرفته ممکن است از قابلیت‌های اضافی مانند برق روی اترنت (PoE) برخوردار باشند، که نیاز به آداپتورهای جداگانه برای دستگاه‌هایی مانند دوربین‌های تحت شبکه، تلفن‌های VoIP یا اکسس پوینت‌ها را برطرف می‌کند. همچنین، این سوئیچ‌ها می‌توانند به منابع تغذیه بدون وقفه (UPS) متصل شوند تا دستگاه‌های متصل حتی در صورت قطع برق معمولی همچنان به کار خود ادامه دهند.
